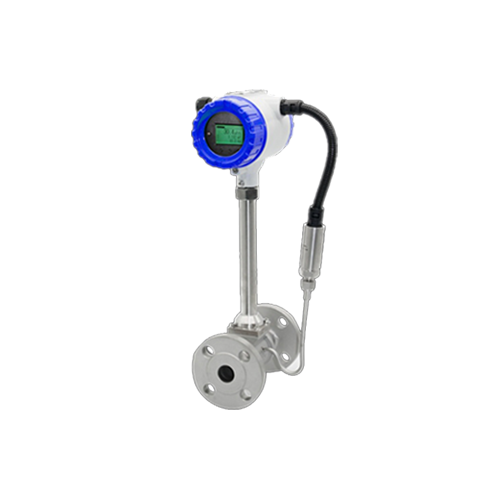

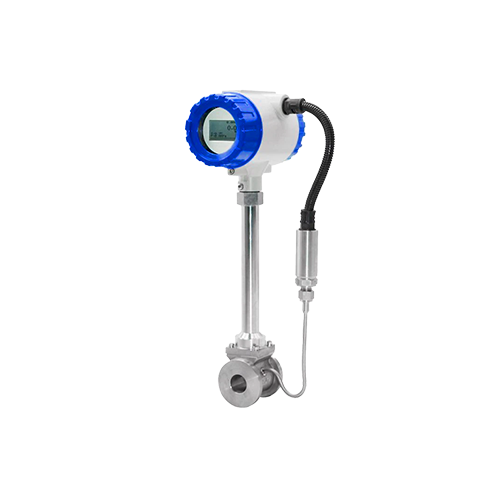

K-METER · 볼텍스 유량계 KVTX-3000 증기(Steam), 가스(Gas), 액체(Liquid) 유량 측정용 볼텍스 유량계 KVTX-3000 Series Wafer type, Flange type, T/P sensor type 볼텍스 유량계 (와류식 유량계) - KVTX-3000F : 플랜지 연결 타입 볼텍스 유량계 - KVTX-3000W : 웨이퍼 연결 타입 볼텍스 유량계 - T/P sensor type : 온압보상형 (Temperature and Pressure Compensation)
| 항목 | 사양 내용 |
|---|---|
| 모델명 | KVTX-3000 Series |
| 사이즈 | 15 ~ 300 mm |
| 프로세스 연결 | Flange Type (KS, ANSI, DIN) / Wafer Type |
| 정확도 | ±1.0% of Reading |
| 반복성 | ±0.2% of Reading |
| 유속 범위 |
Liquid : 0.4 ~ 7 m/s |
| Gas : 4 ~ 60 m/s | |
| Steam : 5 ~ 70 m/s | |
| 유체 온도 | -40 ~ 250℃ (Max 350℃ 옵션) |
| 주변 온도 | -25 ~ 65℃ |
| 최대 압력 | 40 kgf/cm² |
| 재질 | Flange : SUS304, SUS316(옵션) Body : SUS304, SUS316(옵션) Sensor : SS316L Indicator : CAST ALUMINUM |
| 디스플레이 | LCD 2 Line (Flow 6 Digit / Total 8 Digit) |
| 출력 |
4 ~ 20mA (Two-wire System) |
| Pulse Frequency Signal (2 ~ 3000 Hz) | |
| 통신 | HART Protocol |
| RS485 Modbus | |
| 전원 공급 | 12 ~ 36 V DC |
