온도, 압력, 차압
KDP600
K-METER · 차압계 KDP600 국내산 다이아프램 방식의 국내산 차압계
01

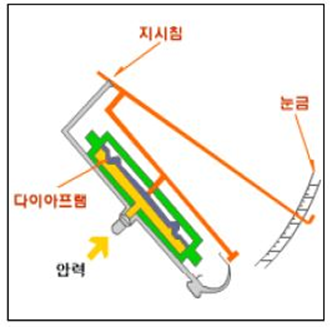

측정원리
KDP600
- 압력이 다이아프램에 인가되면 그 압력에 정비례해서 다이아프램이 팽창함.
- 다이아프램의 움직임은 작고, 다이아프램의 두께, 지름에 따라 다름.
02
특징
- 저렴한 가격
- 높은 정확성, 좋은 안정성
- 2년간 안정성 0.2%
- 0.075%의 정확성
- 로컬 키패드로 파라미터 세팅 가능
- 버튼하나로 자동 영점 조정 가능
- 차압계, 게이지 압력계, 절대 압력계로 사용 가능
03
적용
- 석유 및 가스 산업
- 화학 산업
- 펄프 & 종이 산업
- 해양 산업
- 전력 및 에너지 산업
- 음용수 처리
- 상수도망 모니터링 및 누수감지
- 폐수처리
- 기타 산업 전반
04
공통사양
- 측정 범위 : 0 - 0.06 Kpa ~ 0 - 1.5 Kpa (최소)
- 턴다운비율 : 1:100
- 정확성 : ±0.075% of span
- 유지성 : ±0.15% of URL for 2years
- 온도 : -25 - 90°C
- 보호등급 : IP67
- 디스플레이 : 5글자 & 0~100% 바그래프
- 전류 출력 : 4 - 20mA (2 wire with Hart Signal)
- 전원사양 : 9 ~ 36VDC
- 반응시간 : 200ms
