ALIA · 멀티 차압 트랜스미터 APT9600 Series 차압·정압·온도 통합측정 유량 트랜스미터 MultiVariable Transmitter APT9600 Series는 차압(Differential Pressure), 정압(Static Pressure), 온도(Temperature)를 하나의 장비로 동시에 측정하고, 내장된 유량 방정식으로 스팀·가스·액체의 완전 보상 질량유량(Fully Compensated Mass Flow)까지 직접 연산하는 산업용 디지털 멀티배리어블 트랜스미터입니다.

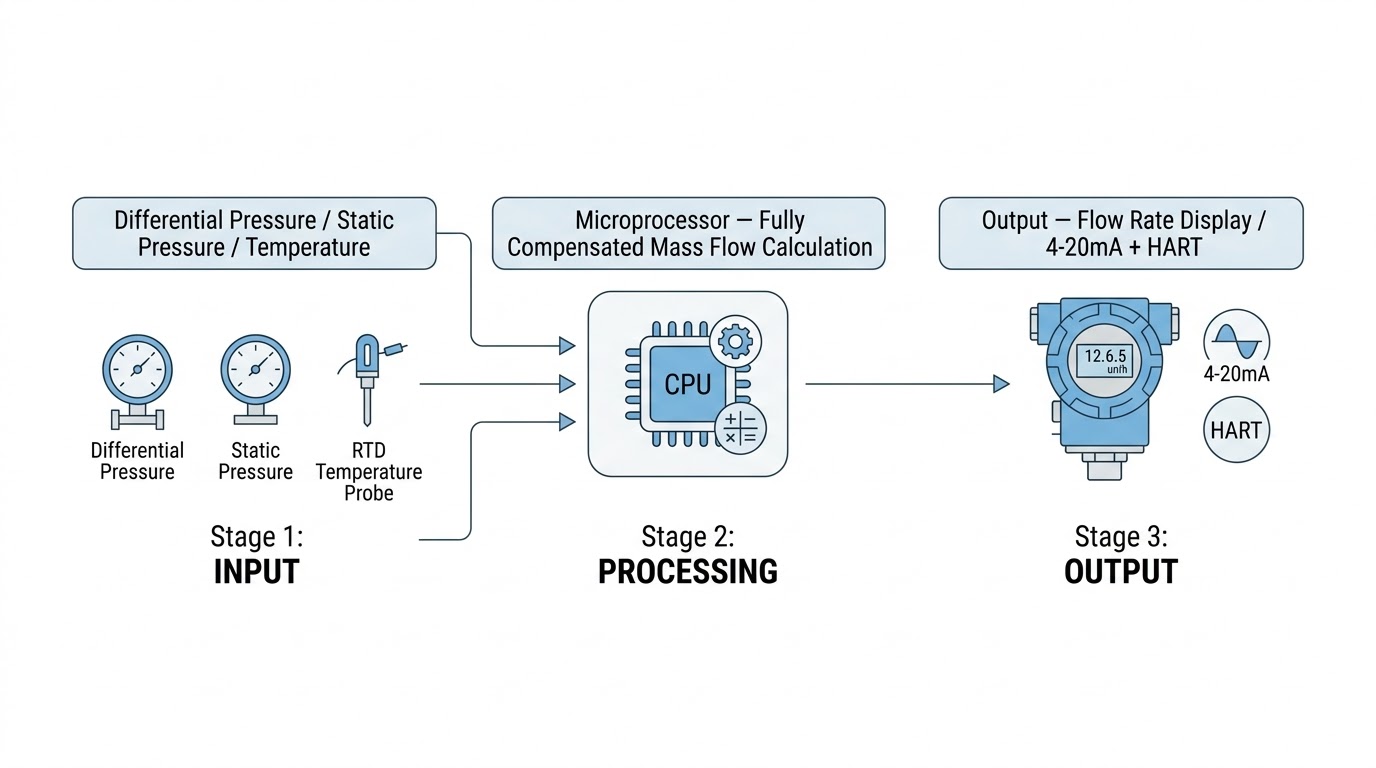

외부에서 차압, 정압, 온도가 각각의 센서에 입력되면 센서의 저항값이 변화하며, 이 변화는 디지털 신호를 통해 주파수 신호(Frequency Signal) 형태로 변환되어 내부 마이크로프로세서(CPU)에 전송됩니다.
마이크로프로세서는 전달받은 차압·정압·온도 신호를 내장된 스팀·가스·액체용 유량 방정식으로 연산해 정압과 온도 변화에 따른 밀도 보상까지 반영한 완전 보상 질량유량(Fully Compensated Mass Flow)을 산출하고, 이를 4-20mA 아날로그 전류로 변환하여 최종적으로 LCD 화면에 측정값을 표시합니다.
옵션으로 HART 통신 모듈을 탑재하면 원격에서 트랜스미터의 설정값을 읽고 쓸 수 있으며, 차압·정압·온도·유량 값을 하나의 장비에서 동시에 확인할 수 있어 별도의 유량계산기(Flow Computer) 없이도 통합 계측이 가능합니다.
| ALIA APT9600 Series 다변수 차압 트랜스미터 | |
|---|---|
| 측정유체 | 액체(Liquid), 가스(Gas), 증기(Steam) |
| 측정방식 | 차압(DP) + 정압(Static Pressure) + 온도(Temperature) 다변수 통합측정, 완전보상 질량유량 연산 |
| 차압범위 | 0-1.0 kPa(최소) ~ 0-200 kPa(최대), 모델별 상이 |
| 정압범위 | 0-1 MPa ~ 0-25 MPa(250 bar), 모델별 상이 |
| 온도범위 | -25~500℃ (RTD PT1000) |
| 유량범위 | 0-999999 |
| 정확도 | ±0.075% of span (Class A, Temperature) |
| 안정성 | ±0.15% of URL (2년) |
| 턴다운비 | 100:1 |
| 전류출력 | 4-20mA (2-Wire) + HART(Compatible) |
| 전원 | 12-32 VDC |
| 댐핑 | 0-32초 |
| 표시부 | 8 Digit 적산 + 6 Digit 유량 + 5 Digit 압력 + 5 Digit 온도 |
| 표시단위 | 32종 유량 공학단위 |
| 키패드 | 3버튼 내부키(현장 직접 설정) |
| 영점교정 | 버튼 조작 자동 영점 보정 |
| 공정 온도(Working) | -25~95℃ |
| 주변 온도(Ambient) | -25~70℃ |
| 습도 | 0-100 %RH |
| 프로세스 연결 | 1/4"-18 NPT, 1/2"-14 NPT(어댑터) |
| 케이블 인입구 | M20 Conduit Threads / 1/2" NPT(Female) |
| 다이어프램 재질 | SS316L / Hastelloy C |
| 플랜지·어댑터 재질 | SS304 / SS316 |
| 웨티드 오링 재질 | Buna N / Viton / PTFE |
| 변환기 하우징 | 저동 주물 알루미늄 + 폴리우레탄 도장(라이트 블루) |
| 보호등급 | IP67 |
| 방폭인증 | 본질안전방폭 Eex ia IIC T5(표준), 내압방폭 Ex db IIC T6 |
| 진동영향 | ±0.05% of URL per g (~200Hz) |
| EMI/RFI | SAMA PMC 33.1 (20-1000MHz, 30V/m) |
| 마운팅 | 직접 설치 / 2" 파이프 브라켓 |
| 치수 (W×H×D) | 102 × 188 × 130 mm |
| 중량 | 약 3.5 kg |
