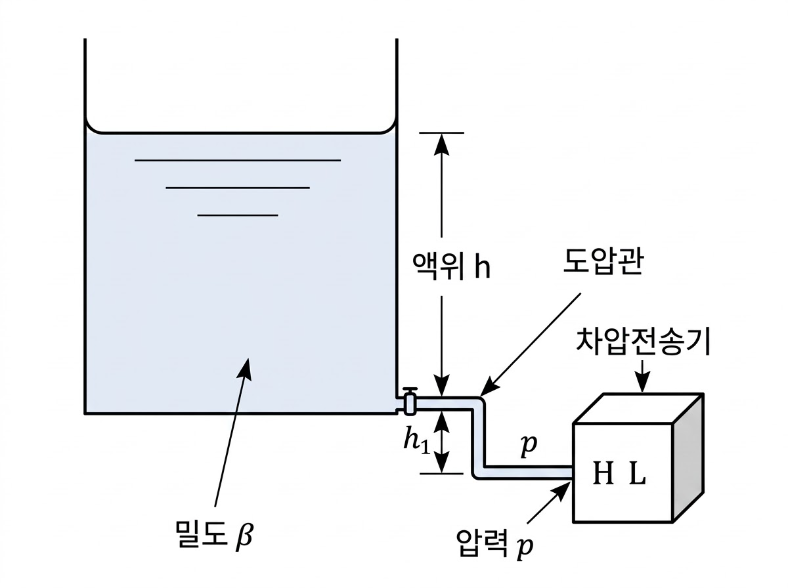

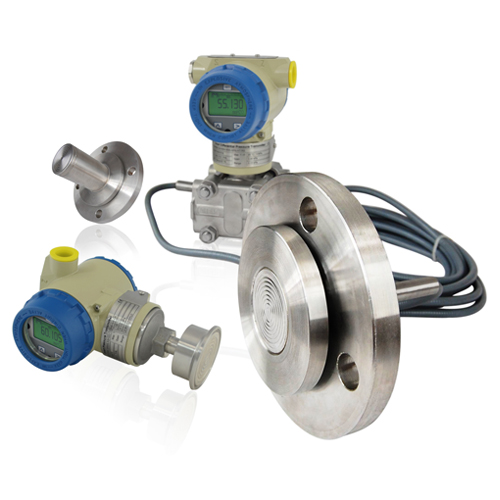

ALIA · 차압 전송기 APT9000L Series 탱크 액위(레벨) 측정용 스마트 차압 레벨 트랜스미터 Smart Differential Pressure Level Transmitter APT9000L Series는 플랜지(Flange)와 확장 다이어프램(Extended Diaphragm)을 탱크에 직접 장착해 액위(Liquid Level)를 측정하는 산업용 디지털 차압 트랜스미터입니다. 차압 원리를 이용하여 탱크 레벨 측정뿐만 아니라 유량 및 압력 측정까지 폭넓게 적용 가능하며, 다양한 공정 환경에 대응할 수 있는 통합 솔루션을 제공합니다. -40~250℃의 넓은 사용온도 범위와 다양한 충진 오일 옵션(실리콘/고온실리콘/불소/식물성 오일)으로 점도가 높거나 결정화되기 쉬운 유체, 고온 공정에도 안정적으로 적용됩니다. 고정밀 센서와 디지털 보정 기술을 통해 높은 정확도와 장기 안정성을 확보하였으며, HART 통신을 지원하여 공정 자동화 시스템과의 연동이 용이합니다.
| ALIA APT9000L Series 차압 트랜스미터_레벨 측정 | |
|---|---|
| 모델 | APT9000L Series |
| 측정 유체 | 액체(Liquid), 가스(Gas), 증기(Vapor) |
| 측정 항목 | 액위(Liquid Level), 차압(Differential), 게이지압(Gauge), 절대압(Absolute) |
| 측정 범위 | 0-6.0 kPa(최소) ~ 0-20.0 MPa(최대), 모델별 상이 |
| 정확도 | ±0.075% of Span |
| 안정성 | ±0.15% of URL (2년) |
| Turndown Ratio | 100:1 |
| 출력 신호 | 4~20mA (2-Wire) |
| 통신 | HART Protocol |
| 전원 공급 | 9~36 VDC |
| 응답 속도 | 100 ms |
| 출력 응답 | 200 ms |
| 디스플레이 | 5 Digit + 0-100% Bargraph |
| 표시 단위 | 표준 22종 공학단위 + 5자리 사용자지정(SPEC) 단위 |
| 입력 설정 | 내부 키패드 (3 Keys) |
| 온도 범위 | 공정 온도 : -40 ~ 250°C 주변 온도 : -25 ~ 85°C |
| 최대 압력 | 40 MPa |
| 고압측 프로세스 연결 | 1-1/2", 2", 3", 4" 플랜지 (ANSI/DIN/JIS/Tri-Clamp) |
| 확장 다이어프램 길이 | 2", 4", 6" (재질: SS316) |
| 저압측 프로세스 연결 | 1/4"-18 NPT, 1/2"-14 NPT |
| 방폭 | Ex db IIC T6 / Intrinsically Safe |
| 하우징 | Low Copper Cast Aluminum |
| 재질 | 다이어프램 접액부 : SS316L / Hastelloy B·C / Monel / Tantalum 플랜지·어댑터 재질 : Carbon Steel / SS304 / SS316 |
| 공정 연결부 | ANSI / DIN / JIS / Tri-Clamp |
| 케이블 엔트리 | 1/2" NPT(Female) / M20 Conduit Threads |
| 데이터 설정 | Push Button Zero Calibration |
| 댐핑 | 0~32 sec |
| 크기 | 102 × 188 × 189 mm |
| 무게 | 8 ~ 15 kg |
