ALIA · 압력트랜스미터 APT8000 Series 액체·가스·증기용 압력 트랜스미터 Smart Pressure Transmitter APT8000 Series는 액체(Liquid), 가스(Gas), 증기(Vapor) 등 다양한 유체의 게이지압(Gauge Pressure), 절대압(Absolute Pressure), 진공(Vacuum)을 하나의 장비로 측정할 수 있는 산업용 디지털 압력 트랜스미터입니다.
[스마트 압력 트랜스미터] ALIA APT8000 Series 압력 측정 원리
Smart Pressure Transmitter

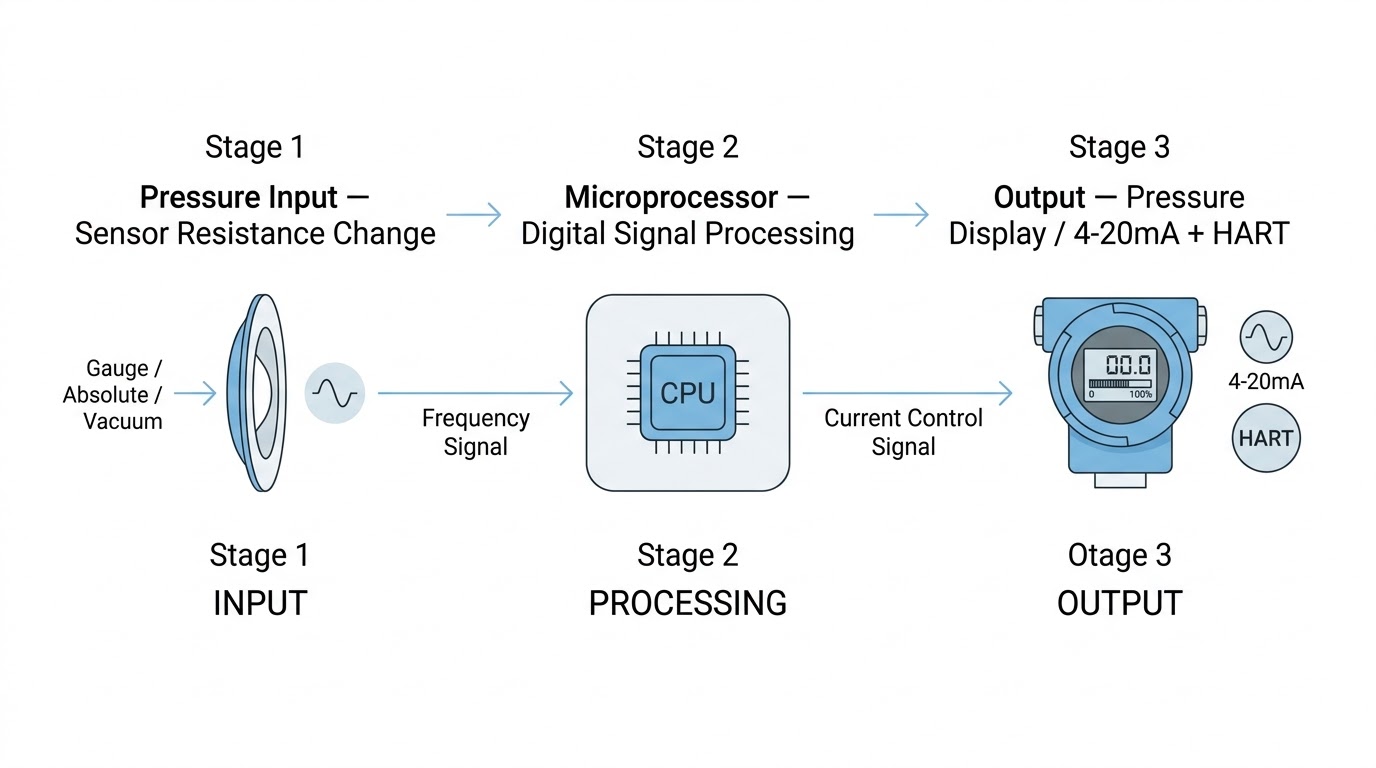

외부에서 게이지압, 절대압, 진공 등 압력이 입력되면 센서의 저항값이 변화하며, 이 변화는 디지털 신호를 통해 주파수 신호(Frequency Signal) 형태로 변환되어 내부 마이크로프로세서(CPU)에 전송됩니다.
마이크로프로세서는 전달받은 신호를 연산해 전류 제어 신호를 출력회로로 보내고, 이를 4-20mA 아날로그 전류로 변환하여 최종적으로 LCD 화면에 측정값을 표시합니다. 90ms의 빠른 출력전류 업데이트 속도로 공정 압력 변화에 신속하게 대응합니다.
옵션으로 HART 통신 모듈을 탑재하면 원격에서 트랜스미터의 설정값을 읽고 쓸 수 있으며, 게이지압·절대압·진공 등 다양한 압력 타입을 하나의 장비로 측정할 수 있어 공정별로 별도 트랜스미터를 구비할 필요가 없습니다.
| ALIA APT8000 Series 압력 트랜스미터 | |
|---|---|
| 측정유체 | 액체(Liquid), 가스(Gas), 증기(Vapor) |
| 측정방식 | 게이지압(Gauge), 절대압(Absolute), 진공(Vacuum) |
| 측정범위 | 0-10 kPa(최소) ~ 0-70 MPa(최대), 모델별 상이 |
| 정확도 | ±0.075% of span |
| 안정성 | ±0.15% of URL (2년) |
| 턴다운비 | 100:1 |
| 최대 사용압력 | 70 MPa |
| 전류출력 | 4-20mA (2-Wire) + HART(Compatible) |
| 전원 | 9-36 VDC |
| 디지털 통신 | HART Protocol |
| 응답시간 | 100 ms |
| 출력 갱신시간 | 90 ms |
| 댐핑 | 0-32 초 |
| 표시부 | 5 Digit 프로그래머블 + 0-100% Bargraph |
| 표시단위 | 표준 22종 공학단위 + 5자리 사용자지정(SPEC) 단위 |
| 키패드 | 3버튼 내부키(현장 직접 설정) |
| 영점교정 | 버튼 조작 자동 영점 보정 |
| 공정 온도(Working) | -25~95℃ |
| 주변 온도(Ambient) | -25~85℃ |
| 습도 | 0-100 %RH |
| 프로세스 연결 | 1/2" NPT, 1/2" BSPP |
| 케이블 인입구 | M20 Conduit Threads / 1/2" NPT(Female) |
| 온도영향 | ±0.18~0.5% of span / 20℃ |
| 과압한계 | 200% of Full Scale |
| 진동영향 | ±0.05% of URL per g (~200Hz) |
| EMI/RFI | SAMA PMC 33.1 (20-1000MHz, 30V/m) |
| 다이어프램 재질 | SS316 / Tantalum |
| 연결부 재질 | SS304 / SS316 |
| 네임/태그 플레이트 재질 | SS304 / SS316 |
| 변환기 하우징 | 저동 주물 알루미늄 + 폴리우레탄 도장(라이트 블루) |
| 보호등급 | IP67 |
| 방폭인증 | 본질안전방폭 Eex ia IIC T5(표준), 내압방폭 Ex db IIC T6 |
| 마운팅 | 직접 설치 / 2" 파이프 브라켓 |
| 치수 (W×H×D) | 102 × 160 × 130 mm |
| 중량 | 약 1.3 kg |
