[컴팩트 압력 트랜스미터] ALIA APT3100 Series 압력 측정 원리
Compact Pressure Transmitter

ALIA APT3100은 스테인리스 스틸(SUS316L) 소재의 다이어프램(Diaphragm)이 프로세스 압력을 직접 감지하는 방식으로 작동합니다.

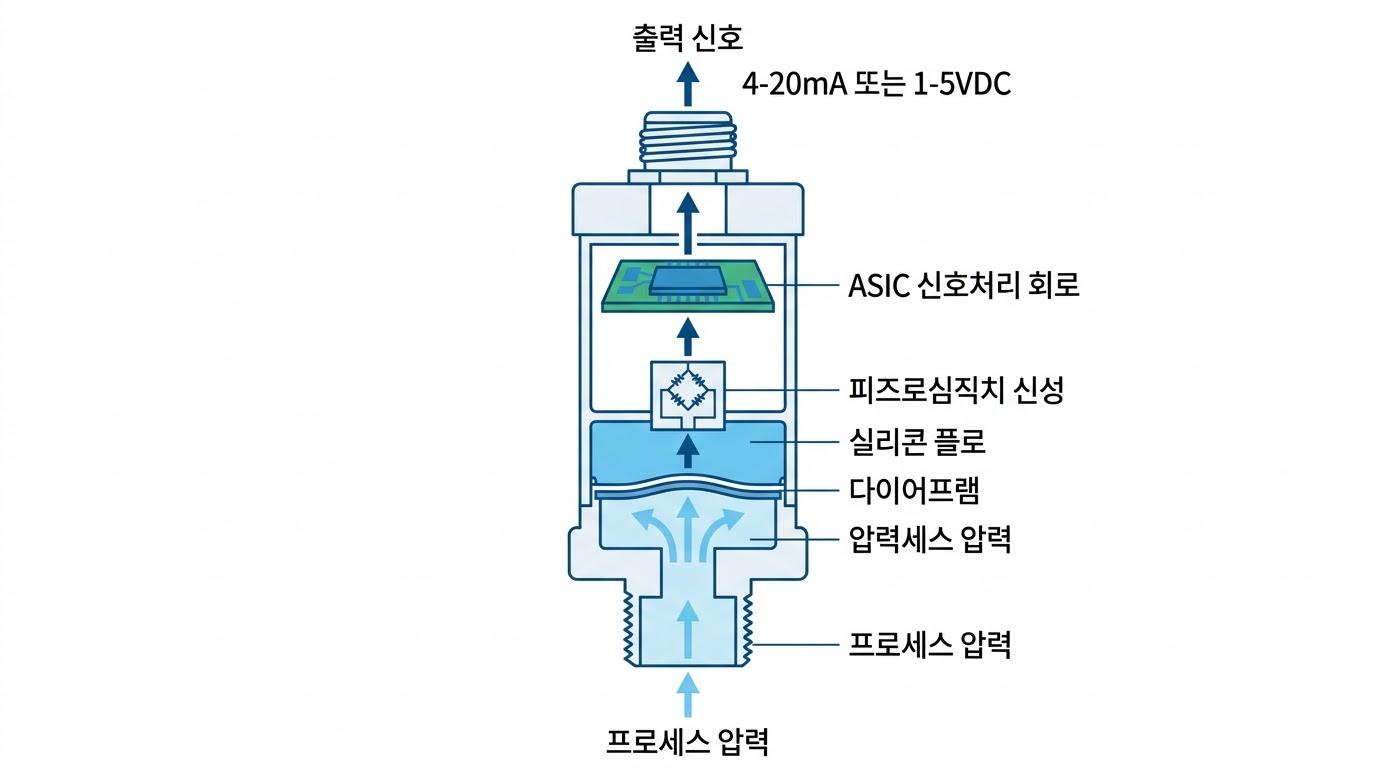

액체, 기체, 증기 등 측정 대상 유체가 프로세스 연결부를 통해 유입되면, 다이어프램이 압력에 비례해 미세하게 변형되며, 이 변형은 실리콘 오일(Fill Fluid)을 매개로 내부 센싱 소자에 전달됩니다.

센싱 소자에서 발생한 미세 신호는 전용 고성능 ASIC 회로에서 증폭·선형화·온도 보상 처리를 거쳐 4-20mA 전류 신호 또는 1-5VDC 전압 신호로 변환되어 출력됩니다.
이 과정에서 ≤0.2% FS/10K 수준의 우수한 온도 특성과 ≤0.05% of span의 비반복성을 확보해, 온도 변화가 있는 산업 현장에서도 안정적인 압력값을 제공합니다.

이러한 압전저항식(Piezoresistive) 측정 원리를 기반으로 APT3100은 절대압력(Absolute), 게이지압력(Gauge), 진공(Vacuum) 등 다양한 압력 타입을 1ms 이하의 빠른 응답시간으로 측정하며, 250% of Full Scale의 과압 한계를 갖춰 순간적인 압력 서지 상황에서도 안정적으로 동작합니다.

• 전용 고성능 ASIC 압력 신호처리 회로 탑재로 높은 안정성과 강한 내간섭성 확보
• 응답시간 1ms 이하의 빠른 반응속도 (출력 응답시간 8ms 이하)
• 0-0.1bar ~ 0-600bar까지 폭넓은 측정범위 선택 가능
• 4-20mA(2선식) 또는 1-5VDC(3선식) 출력신호 선택 가능
• 표준 ±0.45%, 옵션 적용 시 ±0.20% of span의 고정밀 압력 측정
• 좁은 설치 공간에 적합한 컴팩트 사이즈 (중량 약 80g)
• SUS304 바디·연결부, SUS316L 다이어프램 적용으로 우수한 내식성
• IP65 방수/방진 등급, Ex ia IIC T6 본질안전방폭(표준) 지원
• Cable, Packard, DIN EN175301-803A, M12*1 등 다양한 전기 커넥터 옵션

• 액체·기체·증기 등 다양한 유체의 압력 측정이 필요한 일반 산업 설비
• 좁은 설치 공간으로 인해 소형 압력센서가 필요한 배관 및 장비
• 게이지압력, 절대압력, 진공 측정이 모두 필요한 프로세스 라인
• 방폭 지역 내 압력 모니터링이 필요한 화학·석유화학 플랜트
• 고정밀 압력 제어가 요구되는 자동화 설비 및 계측 시스템

• 소형 압력 트랜스미터 APT3100 카탈로그 다운로드
