전자기유량계KM-200 Series
K-METER · 전자유량계 KM-200 Series
슬러리가 포함되지 않은 전도성 액체 측정용 전자식 유량계 KM-200 Series
- KM-200C : 디스플레이 일체형 전자 유량계

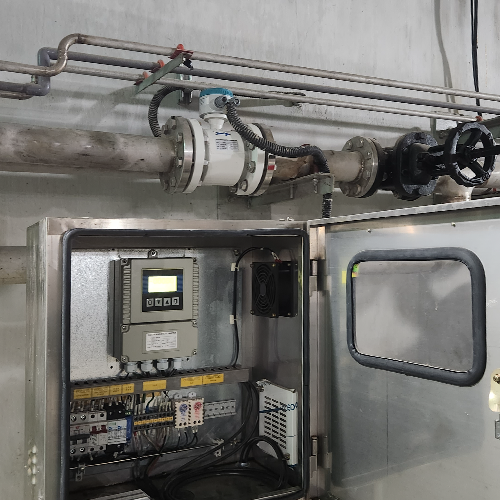

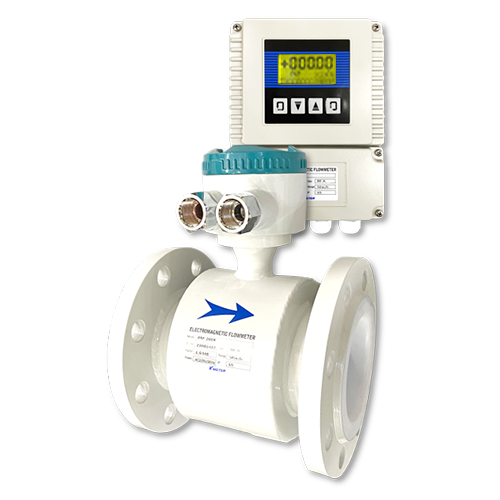

- KM-200R : 디스플레이 분리형 전자 유량계
02

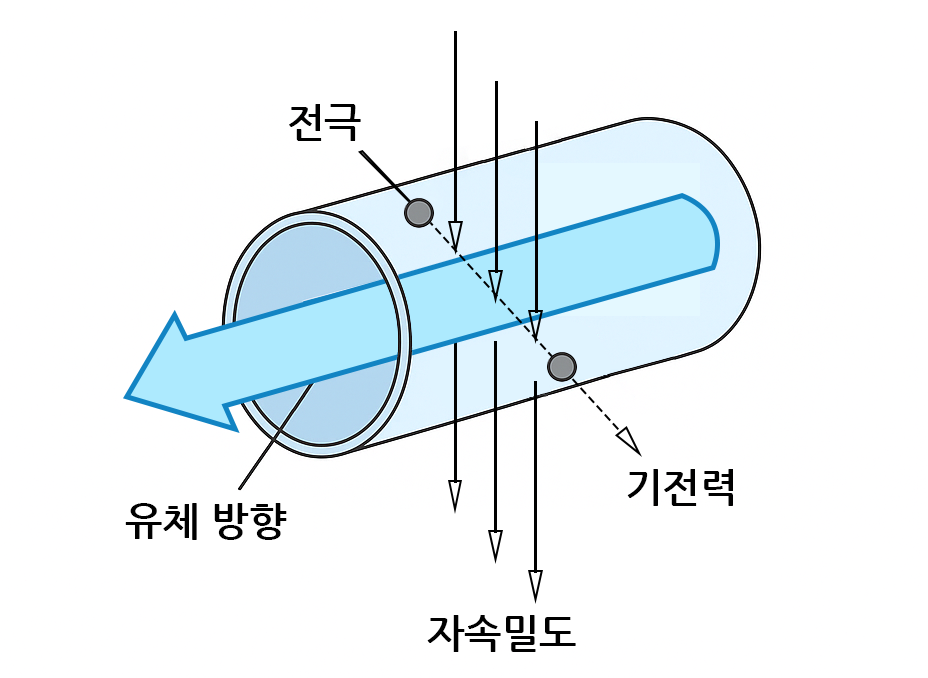

측정원리
[전자 유량계] KM-200C / KM-200R
Electromagnetic Flowmeter
유체가 흐르면 평균 유속에 비례한 기전력이 자계와 직각 방향으로 발생한다.
따라서 관의 내경이 일정한 경우에는 한쌍의 전극으로부터 검출하는 출력 전압은 유량에 비례합니다.
03
특징
- 다양한 라이너와 전극으로 대부분의 산업 응용 분야에 적용이 가능합니다.
- ANSI, DIN, JIS 등과 같은 모든 플랜지가 제공됩니다.
- 전도성을 가진 정수, 공업용수, 공정용 액체에 적용이 가능합니다.
- 구동부가 없어 압력 손실이 없습니다.
04
적용
- 상·하수 처리 시설 (정수, 처리수, 방류수)
- 공업용수 / 냉각수 / 순환수 라인
- 화학 공정 (침전물 없는 액상 화학약품)
- 식품 공정 (세정수, 공정수 등)
- 제약·바이오 공정 (순수, 공정용 액체)
- 보일러 급수, 열교환기 순환수
- 농업·관개 시설 용수 관리
05
공통사양
- 모델 : KM-200 Series
- 사이즈 : 3 ~ 2000mm
- 프로세스 연결 : 플랜지 유형 KS, ANSI, DIN
- 정확도 : ±0.5% ±0.3%
- 유속범위 : 0.1 ~ 15m/s
- 라이닝 재질 : PTFE, PFA, 네오프렌
- 적용가능 유체 온도 : PTFE : -40~130℃ / 네오프렌 : -20~70℃ / PFA : -40~130℃
- 주변온도 : -25℃ ~ 60℃
- 전도도 : > 5ps/cm(최소 20ps/cm)
- 전원사양 : AC 95 ~ 230V, 50/60HZ DC 24V ±10%
- 디스플레이 : 유량(5자리) 적산기(9자리), 백라이트 포함
- 출력 아날로그 : DC 4~20mA 펄스 : 8~30V(오픈 콜렉터)
- 통신 : RS-485(Modbus RTU), RS -232, HART
- 보호 등급 : IP65 / IP68(옵션)
- 테스트 & 진단 : 자가 진단, 고장 기록, 전류 출력 테스트, 제어 입력/출력 테스트,ETC..
- 케이블 길이 : 10m STD(분리형 해당)
