레벨, 개방수로KRF Series

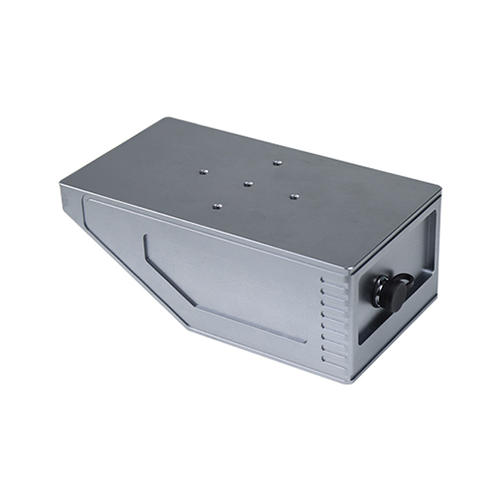

K-METER · 레이더식 개방수로 유량계 KRF Series
KRF 레이더식 유량계는 주로 관개 지역의 개수로 수위 측정에 사용되며,
원격 측정 또는 감지, 데이터 전송을 위해 활용됩니다.
02
측정원리
[레이더 유량계] Radar Flow Meter KRF Series
고정밀 24GHz 레이더 센서를 사용하여 수위와 유속을 측정
03
특징
- 비접촉 측정으로 안전하고 손실이 적음
- 유지관리가 간편하고 침전물의 영향을 받지 않음
- 모든 날씨에 적용 가능하며, 온도에 영향을 받지 않음
- 다양한 인터페이스가 제공
- 다양한 통신 프로토콜
- 작고 컴팩트한 외관
- 간단한 설치로 규모가 작은 토목 공사에 적합
04

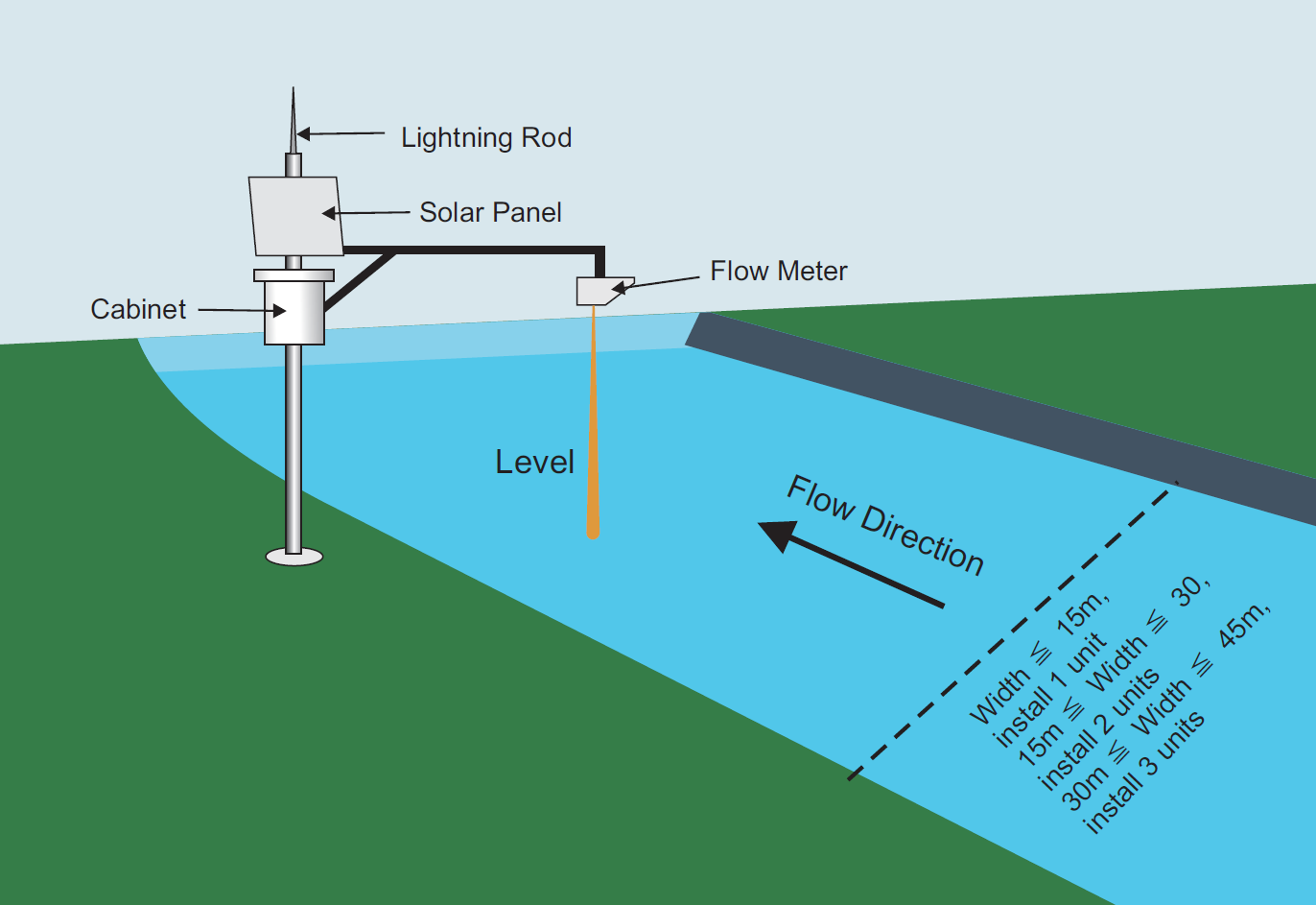

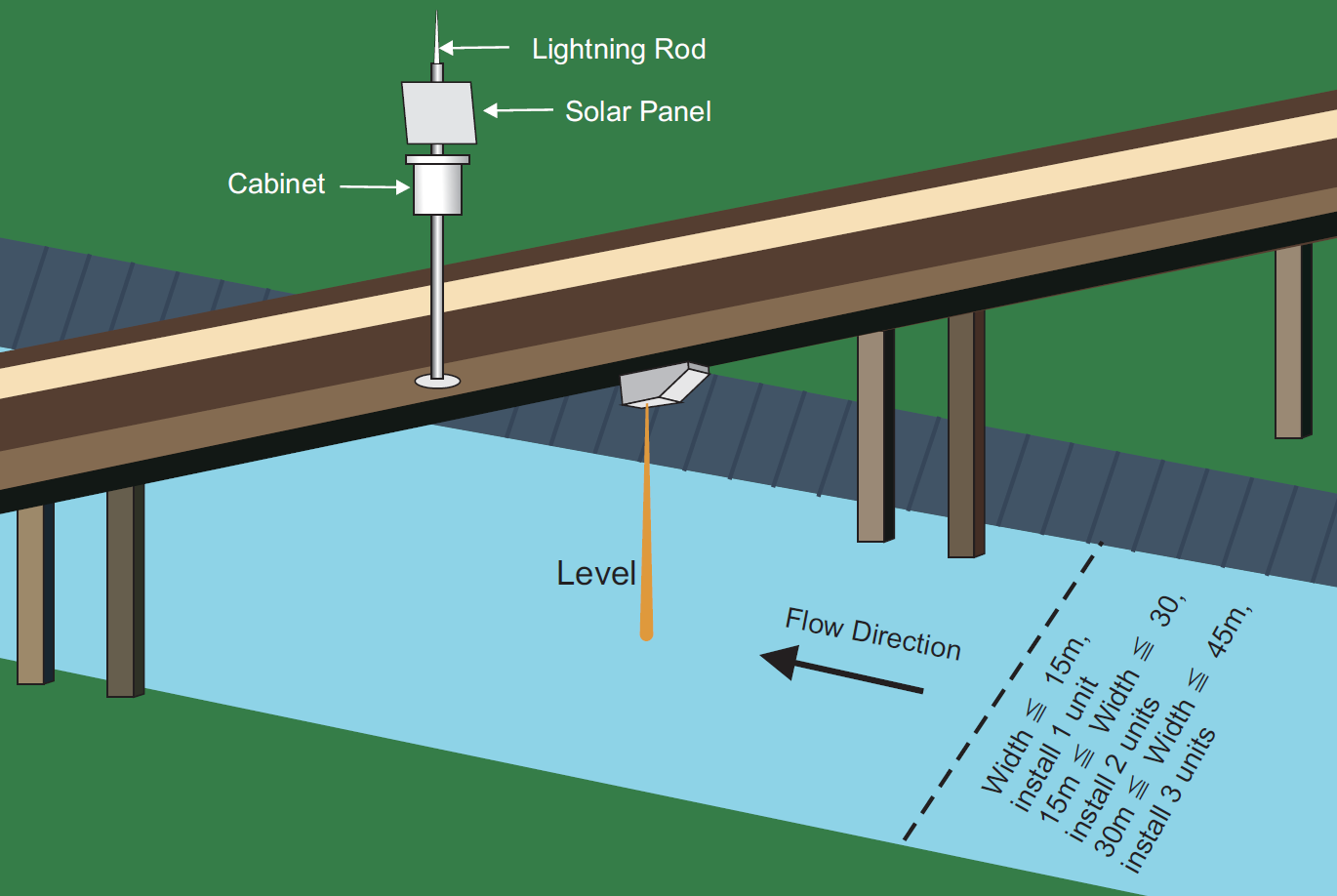

적용
- 상하수시설
- 급배수시설
- 관개수로(개수로)
- 방류 유량 모니터링
- 하천 홍수 모니터링
- 환경보호시설
- 수력발전소
05
공통사양
- 속도 범위 : 0.05 ~ 15 m/s
- 속도 정확도 : ±1 % FS
- 속도 분해능 : 0.01 m/s
- 측정 범위(수위) : 0.4 ~ 40 m
- 레벨 정확도 : ±1 cm
- 레벨 분해능 : 1 mm
- 작동 온도 : -35 ℃ ~ 70 ℃
- 인터벌 시간 : 1 ~ 5,000분

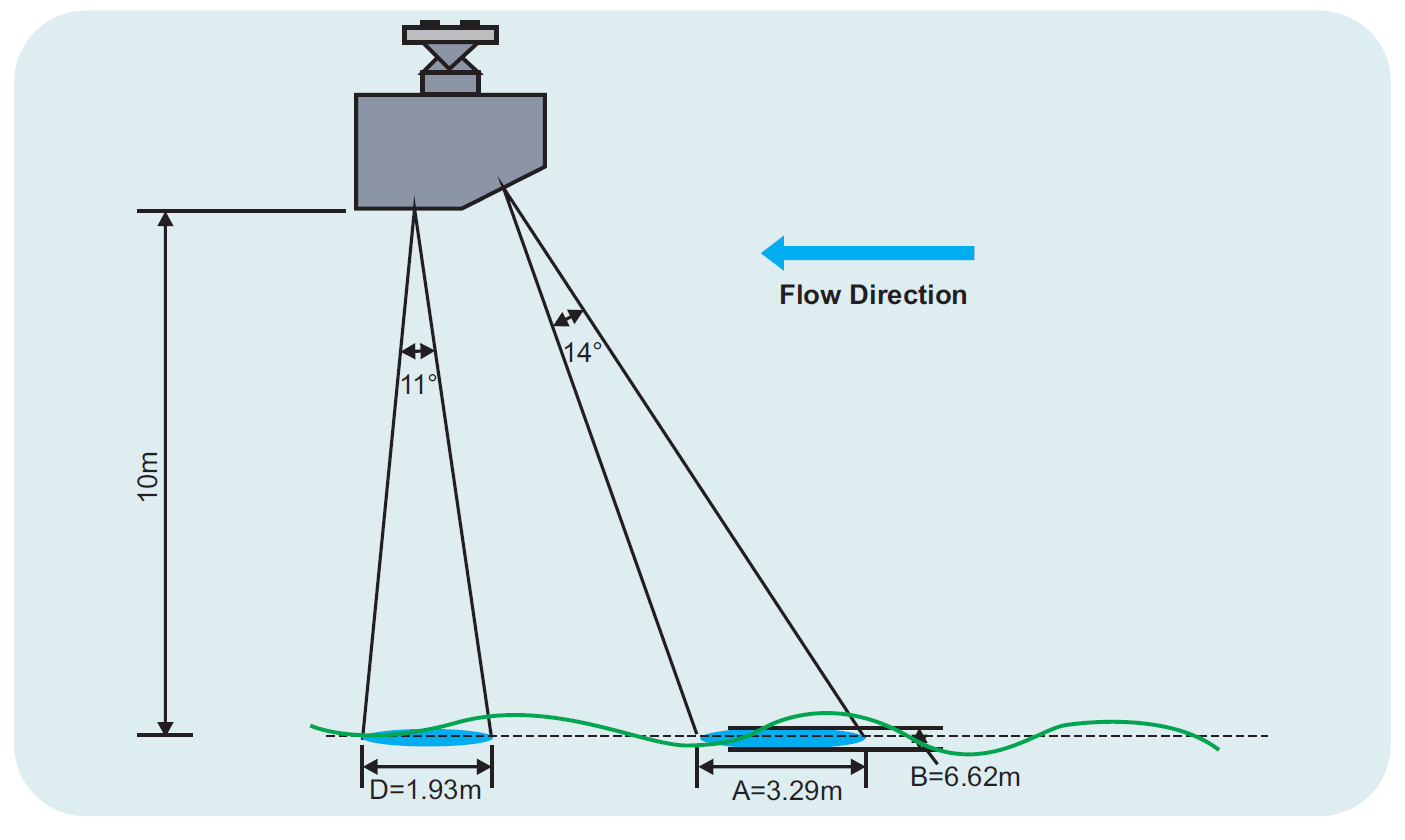

- 안테나 범위(유속) : 14° × 32°
- 안테나 범위(수위) : 11° × 11°
- 전원 사양(전압) : DC 7 ~ 28 V
- 전원 사양(전류) : 정상 동작 약 280 mA / 절전 모드 1 mA 미만
- 송신 주파수 : 24.000 ~ 24.250 GHz

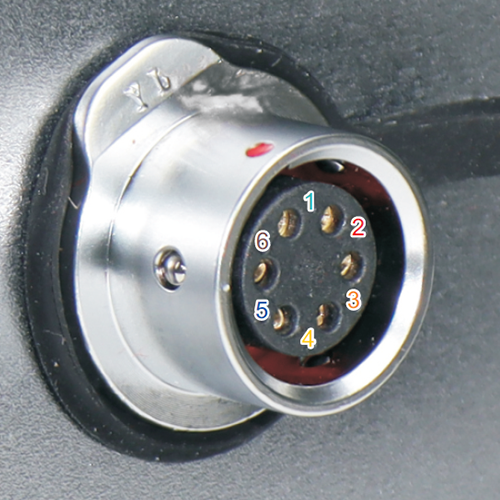

- 통신 인터페이스 : RS232 / RS485
- 통신 프로토콜 : MODBUS-RTU / Custom
- 보호 등급 : IP67
